Система местной вытяжной вентиляции. Колледж Подмосковья

Задача проекта

Поставка систем местной вытяжной вентиляции для локального удаления продуктов горения,выделяющихся в процессе пайки. Оборудование рассчитано на продолжительную работу в закрытых помещениях при следующих условиях:
- температура окружающей среды от плюс 5 до плюс 45 0С,
- относительная влажность не более 80% при плюс 25 0С,
- температура перемещаемого воздушного потока не должна превышать плюс 80 0С.

Шумные работы, вклбчая фасадный монтаж возможны, когда студентов нет в аудиториях, чтобы не мешать учебному процессу.

Этапы работы

1. Осмотр помещения и фасада, получение вводных требованию от мастеров производственного обучения. Разработка проектной документации на вентиляцию.
2. Подбор оборудования от завода Совплим. Длительная совместная работа, которая должна учесть особенности учебного процесса, потребности производственного кластера, имеющихся мощностей и ограничения бюджета.
3. Подготовка необходимой документации.
4. Заключение контракта по итогам открытого аукциона по 44ФЗ.
5. Производство и монтаж вентиляционной установки, производство и монтаж сварочных кабин.
6. Пуско-наладочные работы и обучение.

Результат

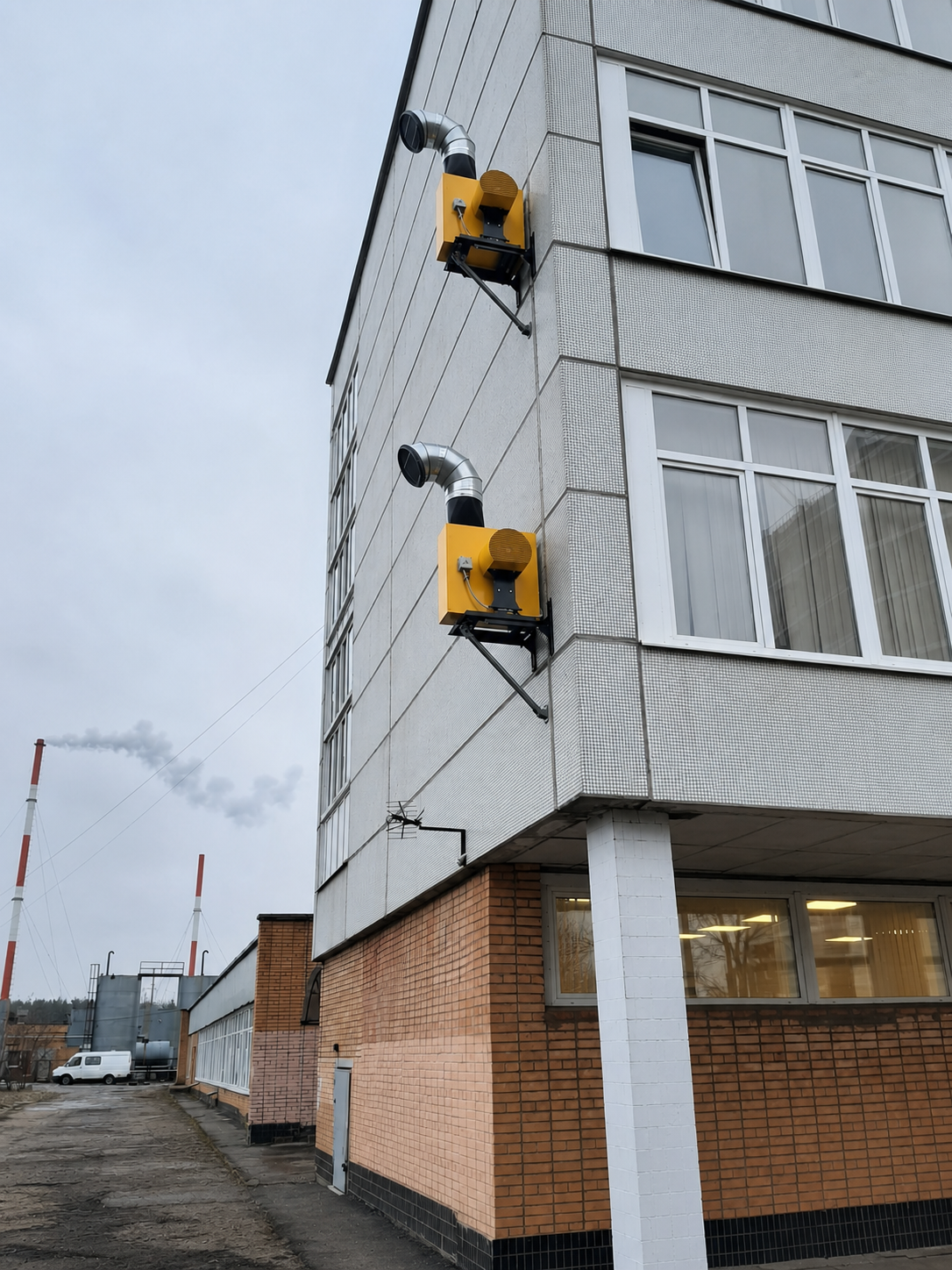

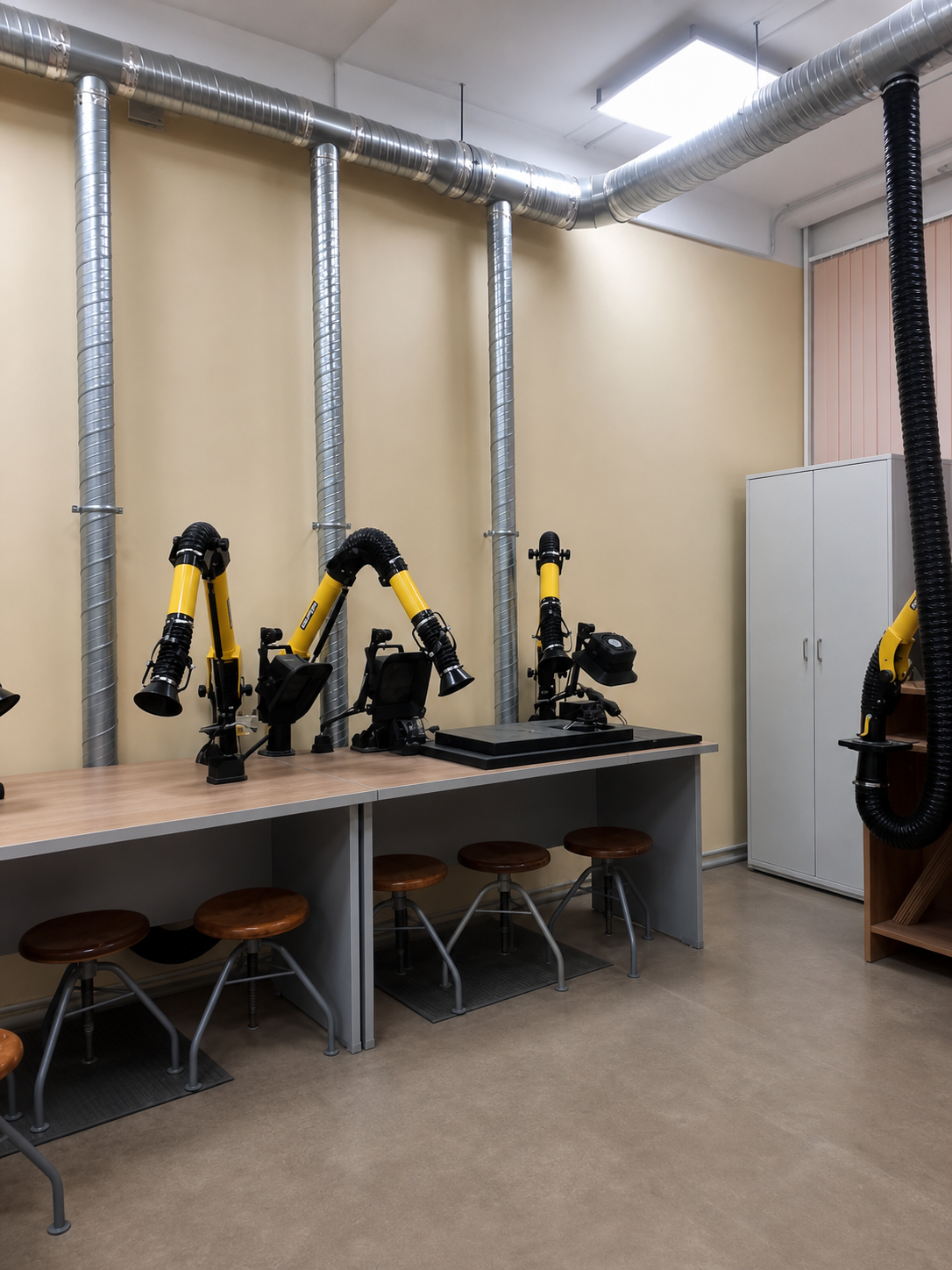

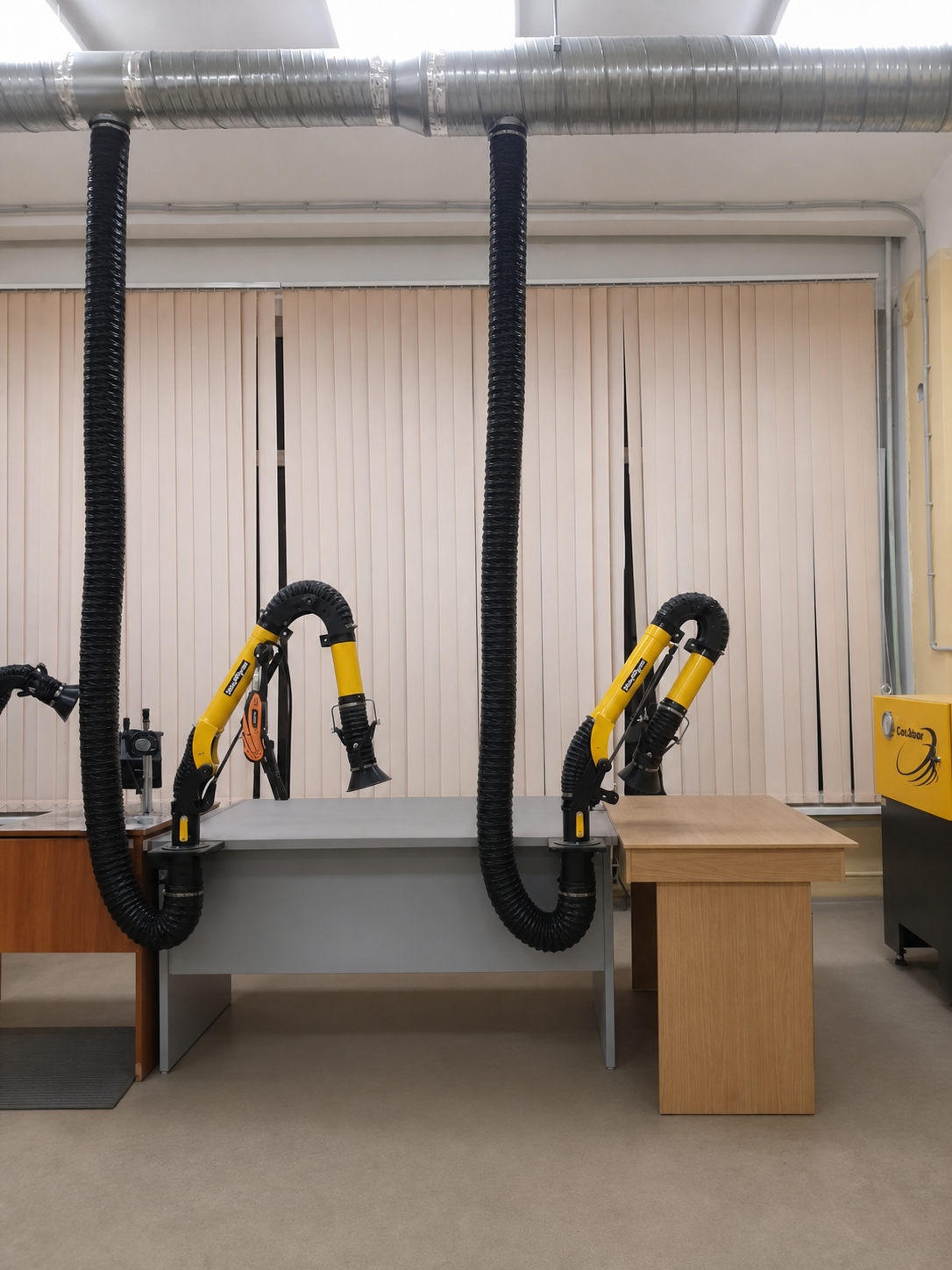

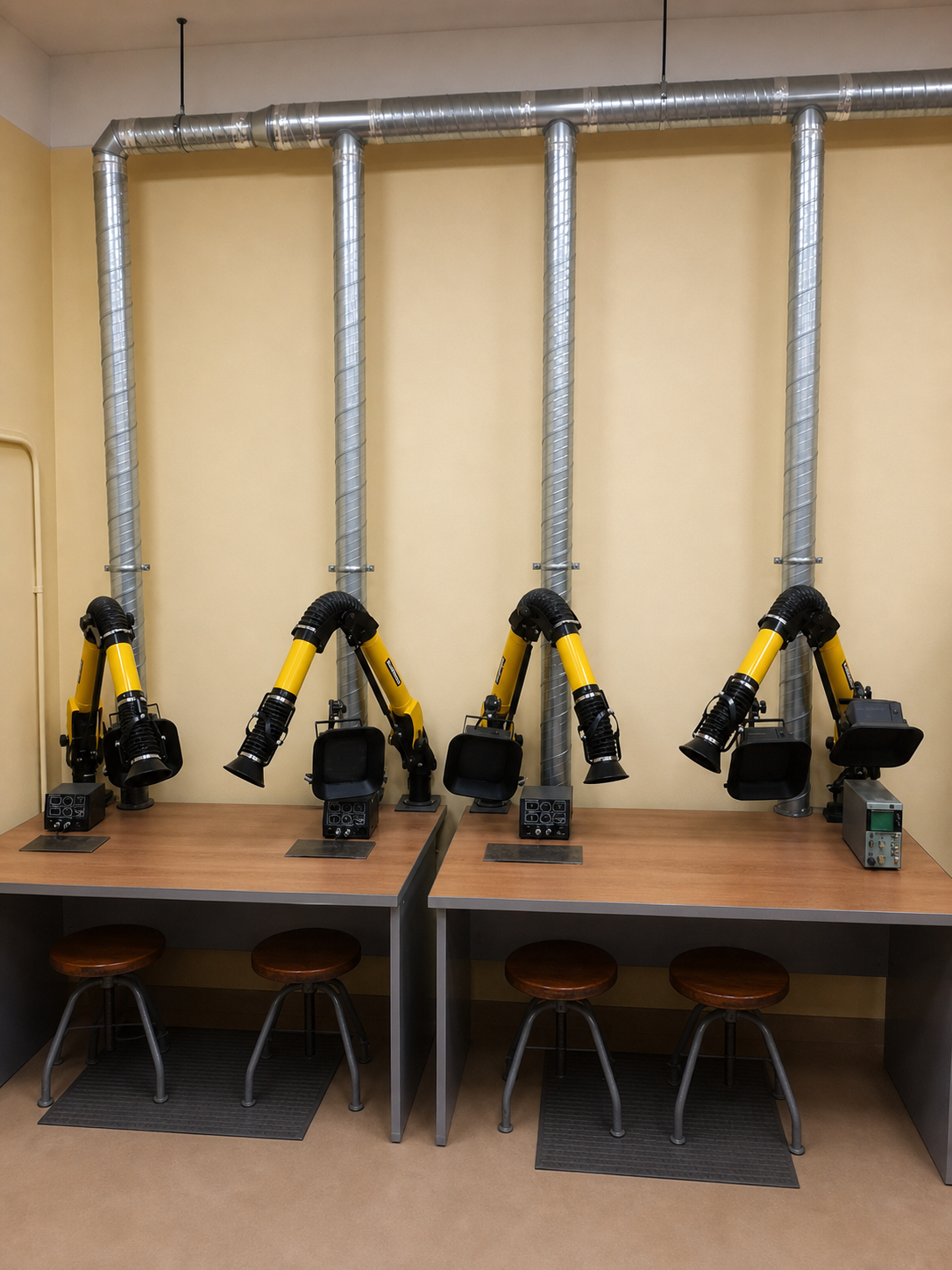

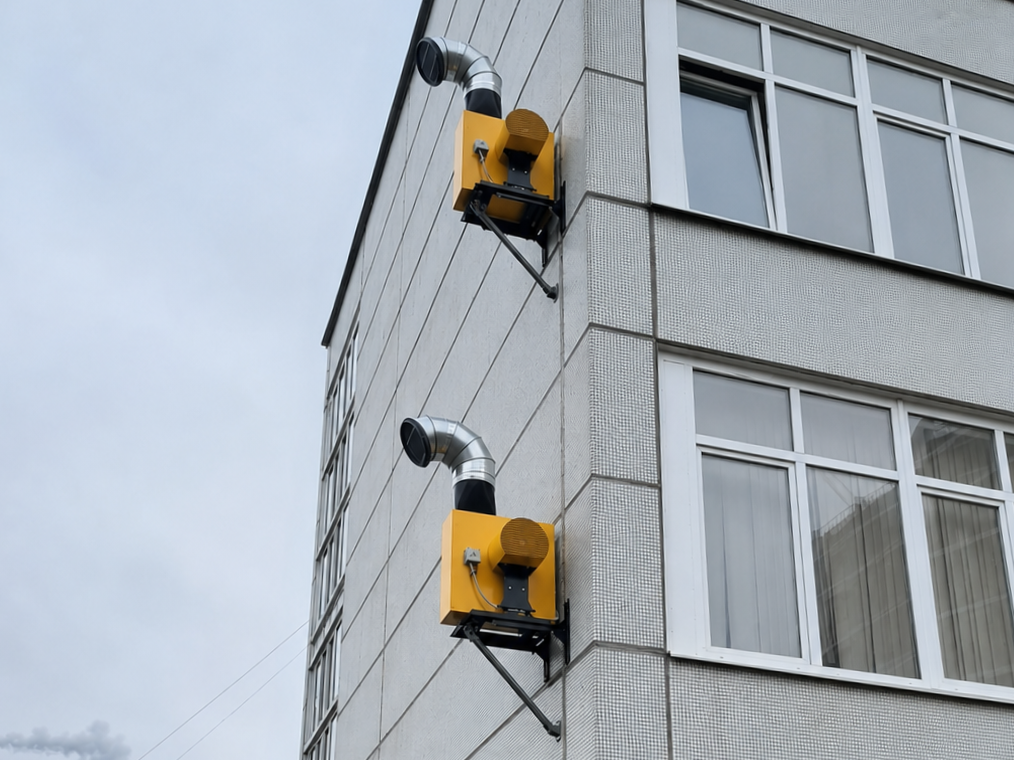

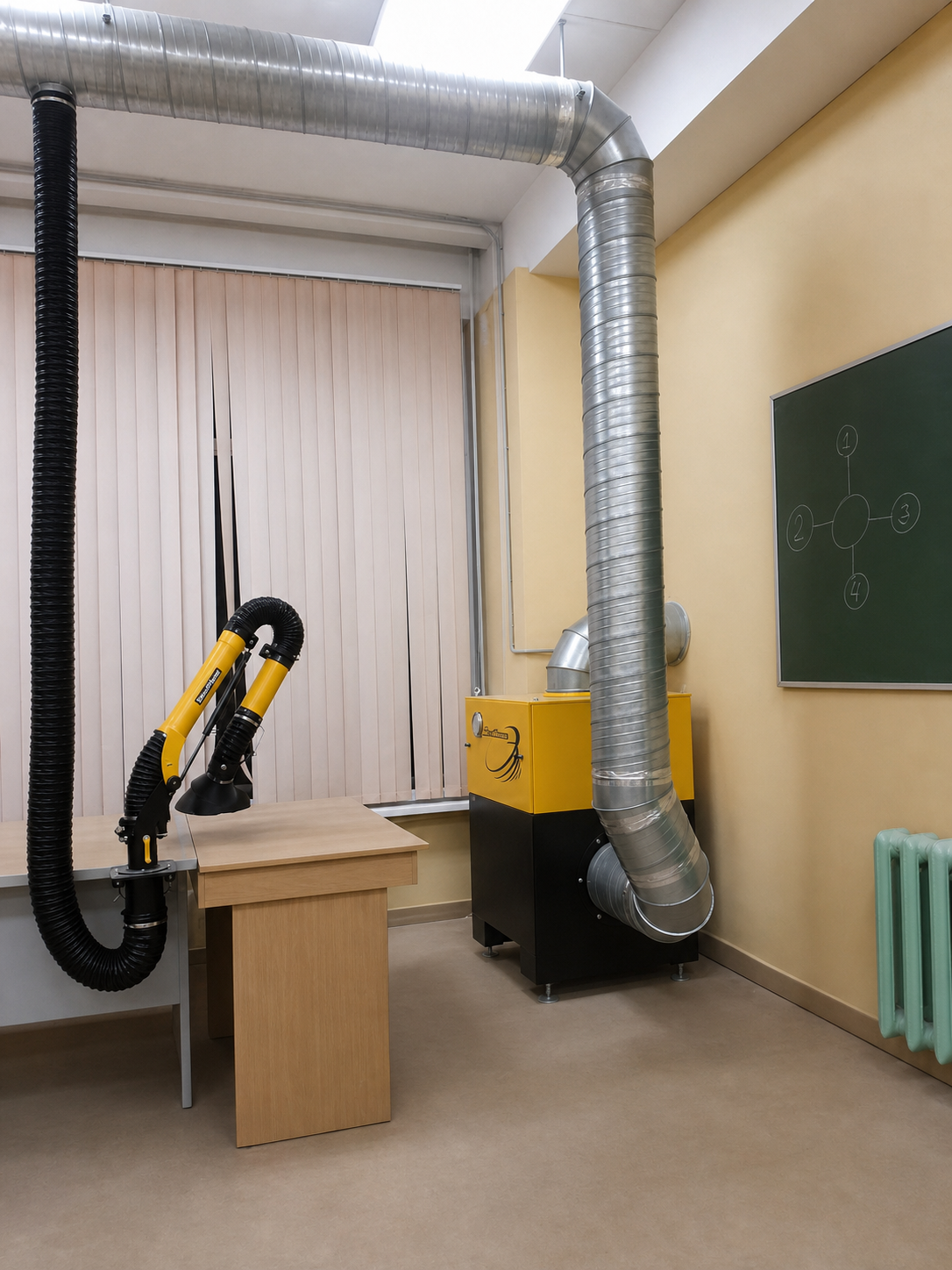

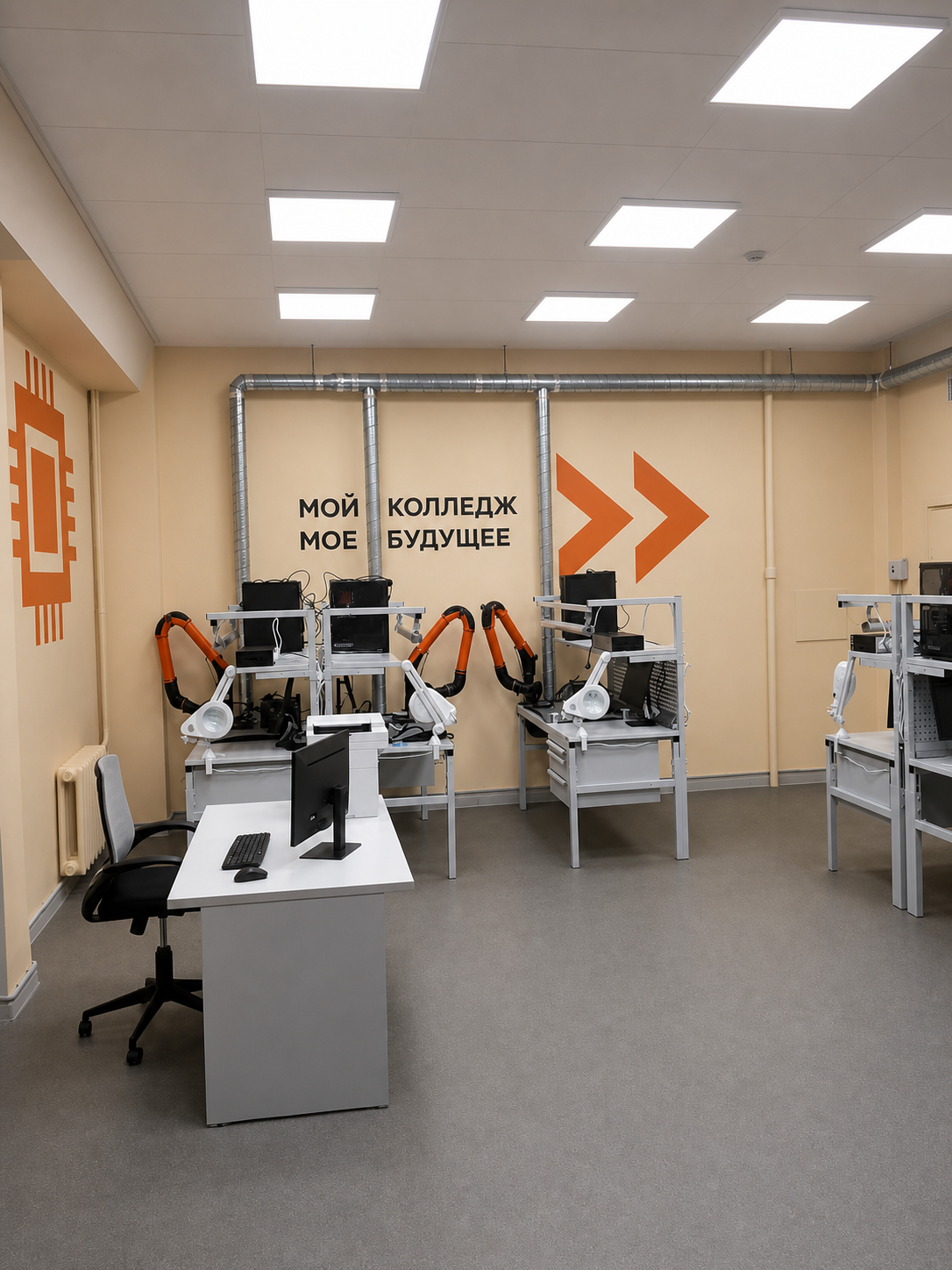

На фасаде здания на уровне второго и третьего этаже смонтированы радиальные вентиляторы высокого давления в шумозащитном кожухе Совплим FTEV-600nr производительностью до 5000 м.куб/час. В каждом кабинете установлены механические стационарные фильтры Совплим MF-31, предназначены для очистки воздуха от аэрозолей, образующихся в процессе пайки, лужения, лазерной гравировки и маркировки, контактной сварки и прочих аналогичных видов обработки материалов.Агрегаты применяются в составе систем вентиляции на предприятиях различных отраслей промышленности, в ремонтных мастерских и лабораториях образовательных учреждений. По помещенияем разведены воздуховоды диаметром 160 мм под каждое рабочее место, которые соединяются с настольным вытяжными устройствами Совплим DELI-75-10S с радиусом охвата 1 метр и газовыми пружинами для легкого перемещения в вертикальной плоскости.
